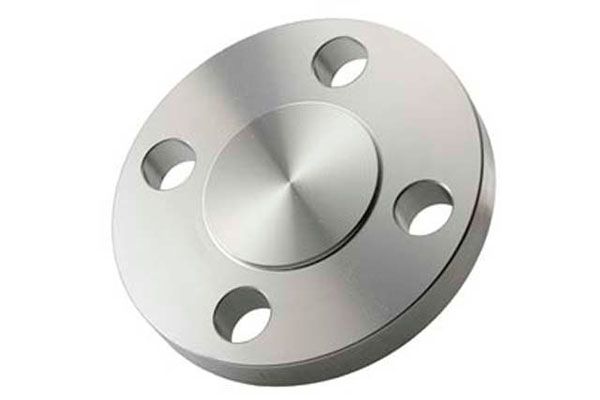

Flange Blind (BF)


OUTRAS CLASSES DE PRESSÃO

Um close de um flange de aço inoxidável em um fundo branco.
Um desenho em preto e branco de um pedaço de madeira com medidas.

Dimensões em milímetros

Flanges Blind ASME B16.5- Class 1500

NPS DIA D B DIA G DIA K NO. L DIA L Diam Paraf Compr Paraf
1/2 120 28,7 35,1 82,6 4 22,2 3/4 110
3/4 130 31,8 42,9 88,9 4 22,2 3/4 115
1 150 35 50,8 101,6 4 25,4 7/8 125
1 1/4 160 35 63,5 111,1 4 25,4 7/8 125
1 1/2 180 38,2 73 123,8 4 28,6 1 140
2 215 44,5 91,9 165,1 8 25,4 7/8 145
2 1/2 245 47,7 104,6 190,5 8 28,6 1 160
3 265 54,1 127 205 8 31,8 1 1/8 180
4 310 60,4 157,2 240 8 34,9 1 1/4 195
6 395 89 215,9 320 12 38,1 1 3/8 260
8 485 98,5 269,7 395 12 44,5 1,5/8 290
10 585 114,4 323,9 485 12 50,8 1 7/8 335
12 675 130,3 381 571,5 16 54 2 375
14 750 139,8 412,8 635 16 60,3 2 1/4 405
16 825 152,5 469,9 705 16 66,7 2 1/2 445
18 915 168,4 533,4 775 16 73 2 3/4 495
20 985 184,2 584,2 831,8 16 79,4 3 540
24 1170 209,6 692,2 990,6 16 92,1 3 1/2 615
  • As dimensões estão em milímetros, salvo indicação em contrário.
  • O comprimento do parafuso prisioneiro não inclui a altura dos chanfros (pontos).
  • O comprimento dos parafusos prisioneiros inclui uma junta espiralada com um elemento de vedação de 4,5 mm de espessura, que é comprimido para 3 mm durante o aperto da conexão da flange com face elevada.
  • ID = Dependendo da espessura da parede do tubo, deve ser especificado pelo comprador.

Tolerâncias Dimensionais Flanges Blind ASME B16.5

Diâmetro externo *
Tolerâncias não listadas na ASME B16.5 2013
≤ 24 = 1,6 mm
> 24 = ± 3,2 mm

Diâmetro interno
não aplicável

Diâmetro externo do cubo
≤ 12 = + 2,4 mm / - 1,6 mm
≥ 14 = ± 3,2 mm

Círculo do parafuso de perfuração
= 1,6 mm
Espaçamento do furo do parafuso = ± 0,8 mm

Excentricidade do círculo do parafuso
≤ 2,1/2 = 0,8 mm máx.
≥ 3 = 1,6 mm máx.

Espessura
≤ 18 = + 3,2 mm / - 0
≥ 20 = + 4,8 mm / - 0

Comprimento através do cubo
≤ 18 = + 3,2 mm / - 0,8 mm
≥ 20 = + 4,8 mm / - 1,6 mm

Diâmetro da face de contato
1,6 mm Face elevada = ± 0,8 mm
6,35 mm Face elevada
Macho-Fêmea ± 0,4 mm


Os prisioneiros são medidos paralelamente ao eixo (L), desde o primeiro até a rosca, sem os chanfros (pontos). S = roscas livres equivalem a 1/3 do diâmetro do parafuso.

Um close de um parafuso e porca em um fundo branco.

Os parafusos sextavados são medidos debaixo da cabeça até a extremidade do parafuso.
