Flange Slip On (SO)


OUTRAS CLASSES DE PRESSÃO

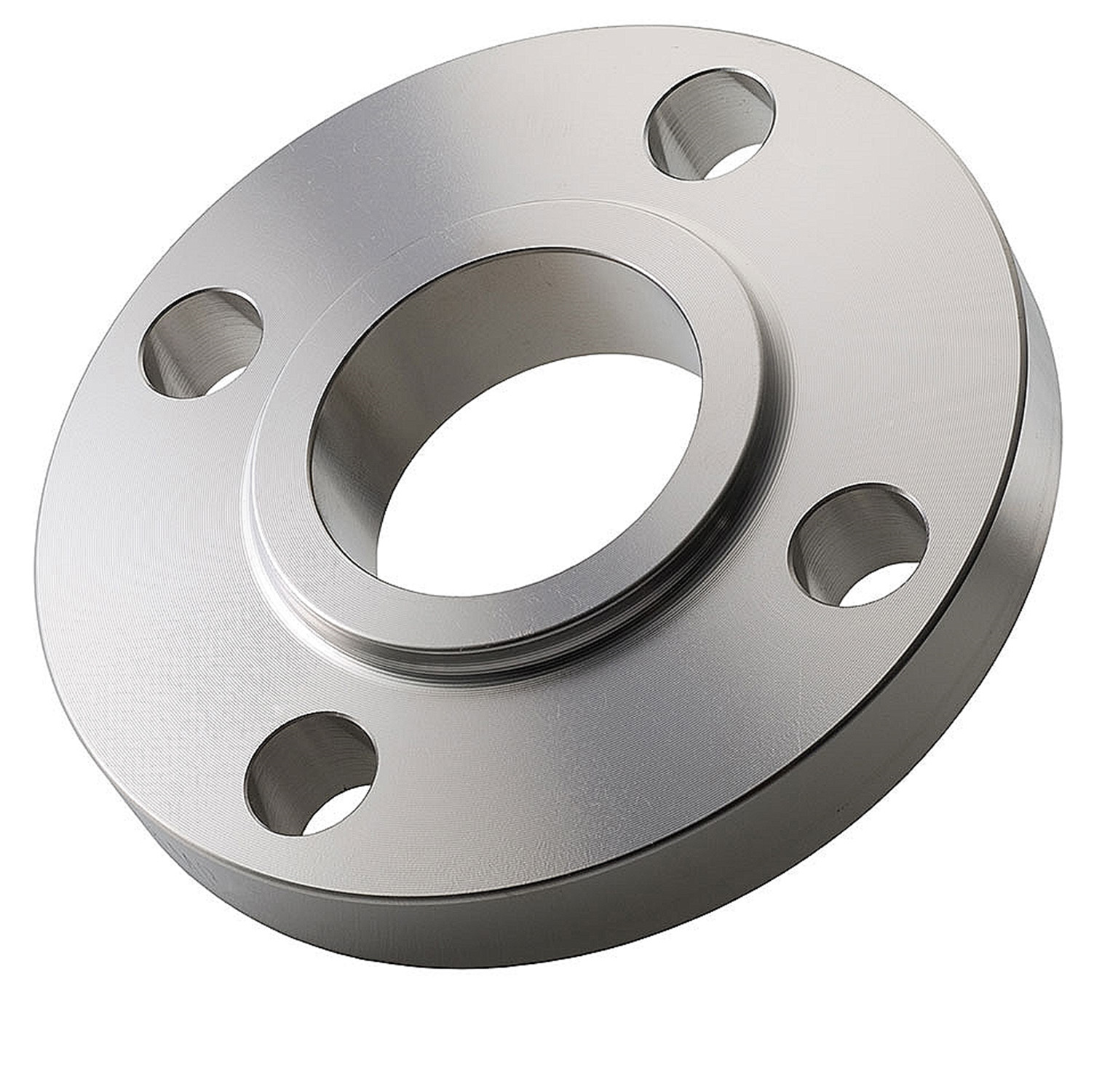

Um close de um flange de aço inoxidável em um fundo branco.
Um desenho em preto e branco de um flange com medidas.

Dimensões em milímetros

Flanges Slip On & Stud Bolts ASME B16.5 - Class 900


NPS ID DIA A DIA D THK B DIA G DIA K H NO. L DIA L Diam Paraf Compr Paraf
1/2 22,4 38 120 28,7 35,1 82,6 38,4 4 22,2 3/4 110
3/4 27,7 44 130 31,8 42,9 88,9 41,4 4 22,2 3/4 115
1 34,5 52 150 35 50,8 101,6 47,4 4 25,4 7/8 125
1.1/4 43,2 64 160 35 63,5 111,1 47,4 4 25,4 7/8 125
1.1/2 49,5 70 180 38,2 73,2 123,8 50,4 4 28,6 1 140
2 62 105 215 44,5 91,9 165,1 63,4 8 25,4 7/8 145
2.1/2 74,7 124 245 47,7 104,6 190,5 64 8 28,6 1 160
3 90,7 127 240 44,5 127 190,5 60,4 8 25,4 7/8 145
4 116 159 290 50,9 157,2 235 76,4 8 31,8 1 1/8 170
6 171 235 380 62 215,9 317,5 92,4 12 31,8 1 1/8 190
8 221 298 470 69,9 269,7 393,7 108,4 12 38,1 1 3/8 220
10 276 368 545 76,3 323,9 469,9 114,4 16 38,1 1 3/8 235
12 327 419 610 85,8 381 533,4 123,4 20 38,1 1 3/8 255
14 359 451 640 92,2 412,8 558,8 136,4 20 41,3 1 1/2 275
16 410 508 705 95,3 469,9 616 139,4 20 44,5 1 5/8 285
18 462 565 785 108 533,4 685,8 158,4 20 50,8 1 7/8 325
20 513 622 855 114,4 584,2 749,3 165,4 20 54 2 350
24 616 749 1040 146,1 692,2 901,7 209,4 20 66,7 2 1/2 440
  • As dimensões estão em milímetros, salvo indicação em contrário.
  • O comprimento do parafuso prisioneiro não inclui a altura dos chanfros (pontos).
  • O comprimento dos parafusos prisioneiros inclui uma junta espiralada com um elemento de vedação de 4,5 mm de espessura, que é comprimido para 3 mm durante o aperto da conexão da flange com face elevada.
  • ID = Dependendo da espessura da parede do tubo, deve ser especificado pelo comprador.

Tolerâncias Dimensionais Flanges Slip On ASME B16.5

Diâmetro externo *
Tolerâncias não listadas na ASME B16.5 2013
≤ 24 = 1,6 mm
> 24 = ± 3,2 mm

Diâmetro interno
≤ 10 = ± 0,8 mm
≥ 12 = + 1,6 mm / - 0 mm

Diâmetro externo do cubo
≤ 12 = + 2,4 mm / - 1,6 mm
≥ 14 = ± 3,2 mm

Diâmetro do rebaixo
igual ao diâmetro interno

Círculo do parafuso de perfuração
= 1,6 mm
Espaçamento do furo do parafuso = ± 0,8 mm

Excentricidade do círculo do parafuso
≤ 2,1/2 = 0,8 mm máx.
≥ 3 = 1,6 mm máx.

Espessura
≤ 18 = + 3,2 mm / - 0
≥ 20 = + 4,8 mm / - 0

Comprimento através do cubo
≤ 18 = + 3,2 mm / - 0,8 mm
≥ 20 = + 4,8 mm / - 1,6 mm

Diâmetro da face de contato
1,6 mm Face elevada = ± 0,8 mm
6,35 mm Face elevada
Macho-Fêmea
± 0,4 mm

Os prisioneiros são medidos paralelamente ao eixo (L), desde o primeiro até a rosca, sem os chanfros (pontos). S = roscas livres equivalem a 1/3 do diâmetro do parafuso.

Um close de um parafuso e porca em um fundo branco.

Os parafusos sextavados são medidos debaixo da cabeça até a extremidade do parafuso.


Um close de um parafuso com uma porca em um fundo branco.
