Threaded Flanges (TF)


OUTRAS CLASSES DE PRESSÃO

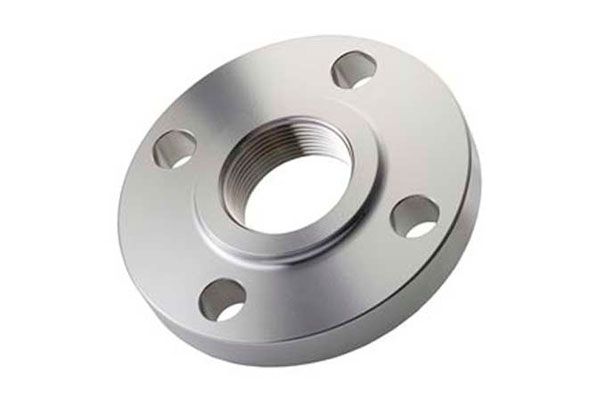

Um close de um flange de aço inoxidável em um fundo branco.
Um desenho de um flange com medidas em um fundo branco.

Dimensões em milímetros

Threaded Flanges ASME B16.5- Class 150

NPS DIA A DIA D B DIA G DIA K H NO. L DIA L Diam Paraf Compr Paraf
1/2" 30,2 88,9 11.1 34,9 60,3 22,25 4 15,9 1/2 55
3/4" 38,1 98,4 12,7 42,9 69,8 22,25 4 15,9 1/2 65
1" 49,2 108 14,3 50,8 79,4 23,85 4 15,9 1/2 65
1.1/4" 58,7 117 15,9 63,5 88,9 26,95 4 15,9 1/2 70
1.1/2" 65,1 127 17,5 73 98,4 28,55 4 15,9 1/2 70
2" 77,8 152 19 92,1 121 31,75 4 19 5/8 85
2.1/2" 90,5 178 22,2 104,8 140 34,95 4 19 5/8 90
3" 108 190 23,8 127 152 36,55 4 19 5/8 90
3.1/2" 122 216 23,8 140 178 38,15 8 19 5/8 90
4" 135 229 23,8 157 190 39,65 8 19 5/8 90
6" 192 279 25,4 216 241 46,05 8 22 3/4 100
8" 246 343 28,6 270 298 50,75 8 22 3/4 110
  • As dimensões estão em milímetros, salvo indicação em contrário.
  • O comprimento do parafuso prisioneiro não inclui a altura dos chanfros (pontos).
  • O comprimento dos parafusos prisioneiros inclui uma junta espiralada com um elemento de vedação de 4,5 mm de espessura, que é comprimido para 3 mm durante o aperto da conexão da flange com face elevada.
  • ID = Dependendo da espessura da parede do tubo, deve ser especificado pelo comprador.

Tolerâncias Dimensionais Threaded Flanges ASME B16.5

Diâmetro externo *
Tolerâncias não listadas na ASME B16.5 2013
≤ 24 = 1,6 mm
> 24 = ± 3,2 mm

Diâmetro interno
não aplicável

Círculo do parafuso de perfuração
= 1,6 mm
Espaçamento do furo

do parafuso = ± 0,8 mm

Excentricidade do círculo do parafuso
≤ 2,1/2 = 0,8 mm máx.
≥ 3 = 1,6 mm máx.

Diâmetro externo do cubo
≤ 2,1/2 = 0,8 mm máx.
≥ 3 = 1,6 mm máx.

Diâmetro do rebaixo

igual ao diâmetro interno

Espessura
≤ 18 = + 3,2 mm / - 0
≥ 20 = + 4,8 mm / - 0

Comprimento através do cubo
≤ 18 = + 3,2 mm / - 0,8 mm
≥ 20 = + 4,8 mm / - 1,6 mm


Diâmetro da face de contato
1,6 mm Face elevada = ±

0,8 mm
6,35 mm Face elevada
Macho-Fêmea
± 0,4 mm


Os prisioneiros são medidos paralelamente ao eixo (L), desde o primeiro até a rosca, sem os chanfros (pontos). S = roscas livres equivalem a 1/3 do diâmetro do parafuso.

Um close de um parafuso e porca em um fundo branco.

Os parafusos sextavados são medidos debaixo da cabeça até a extremidade do parafuso.


Um close de um parafuso com uma porca em um fundo branco.
