Lap Joint Flange (LJ)


OUTRAS CLASSES DE PRESSÃO

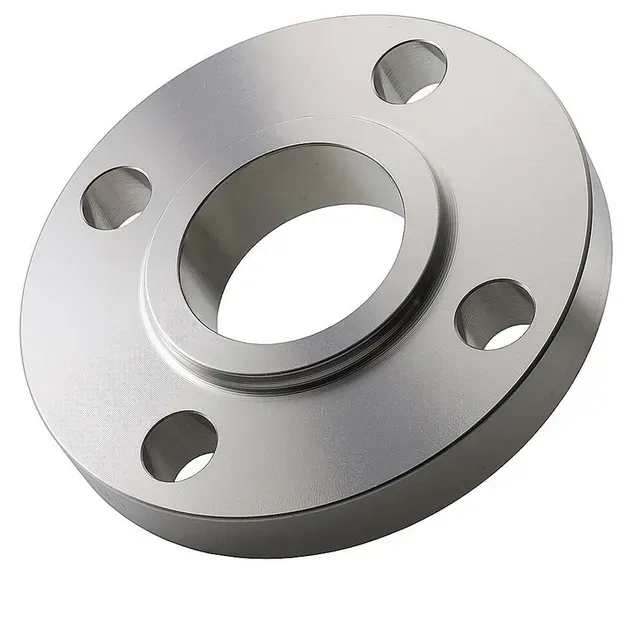

Um close de um flange de metal com furos
Um desenho em preto e branco de um flange com medidas.

Dimensões em milímetros

Flanges Lap Joint & Stud Bolts ASME B16.5 - Class 150


NPS DIA A DIA D THK B DIA K H NO. L DIA L Diam Paraf Compr Paraf ID R
1/2 30 90 11,2 60,3 16 4 15,9 1/2 55 22,9 r=3
3/4 38 100 12,7 69,9 16 4 15,9 1/2 65 28,2 r=3
1 49,2 110 14,3 79,4 17 4 15,9 1/2 65 35 r=3
1.1/4 59 115 15,9 88,9 21 4 15,9 1/2 70 43,7 r=5
1.1/2 65 125 17,5 98,4 22 4 15,9 1/2 70 50 r=6
2 78 150 19,1 120,7 25 4 19,1 5/8 85 62,5 r=8
2.1/2 90 180 22,3 139,7 29 4 19,1 5/8 90 75,4 r=8
3 108 190 23,9 152,4 30 4 19,1 5/8 90 91,4 r=10
3.1/2 122 215 23,9 177,8 32 8 19,1 5/8 90 104,1 r=10
4 135 230 23,9 190,5 33 8 19,1 5/8 90 116,8 r=11
6 192 280 25,4 241,3 40 8 22,2 3/4 100 171,4 r=13
8 246 345 28,6 298,5 44 8 22,2 3/4 110 222,2 r=13
10 305 405 30,2 362 49 12 25,4 7/8 115 277,4 r=13
12 365 485 31,8 431,8 56 12 25,4 7/8 120 328,2 r=13
14 400 535 35 476,3 79 12 28,6 1 135 360,2 r=13
16 457 595 36,6 539,8 87 16 28,6 1 135 411,2 r=13
18 505 635 39,7 577,9 97 16 31,8 1 1/8 145 462,3 r=13
20 560 700 42,9 635 103 20 31,8 1 1/8 160 514,3 r=13
24 663 815 47,7 749,3 111 20 34,9 1 1/4 170 615,9 r=13
  • As dimensões estão em milímetros, salvo indicação em contrário.
  • O comprimento do parafuso prisioneiro não inclui a altura dos chanfros (pontos).
  • O comprimento dos parafusos prisioneiros inclui uma junta espiralada com um elemento de vedação de 4,5 mm de espessura, que é comprimido para 3 mm durante o aperto da conexão da flange com face elevada.
  • ID = Dependendo da espessura da parede do tubo, deve ser especificado pelo comprador.

Tolerâncias Dimensionais Flanges Lap Joint ASME B16.5

Diâmetro externo *
Tolerâncias não listadas na ASME B16.5 2013
≤ 24 = 1,6 mm
> 24 = ± 3,2 mm

Diâmetro interno
≤ 10 = ± 0,8 mm
≥ 12 = + 1,6 mm / - 0 mm

Diâmetro externo do cubo
≤ 12 = + 2,4 mm / - 1,6 mm
≥ 14 = ± 3,2 mm

Diâmetro do rebaixo
igual ao diâmetro interno

Perfuração
Círculo de Parafuso = 1,6 mm
Espaçamento dos Furos para Parafuso = ± 0,8 mm

Excentricidade do círculo do parafuso
≤ 2,1/2 = 0,8 mm máx.
≥ 3 = 1,6 mm máx.

Espessura
≤ 18 = + 3,2 mm / - 0
≥ 20 = + 4,8 mm / - 0

Comprimento através do cubo
≤ 18 = + 3,2 mm / - 0,8 mm
≥ 20 = + 4,8 mm / - 1,6 mm

Diâmetro da face de contato
1,6 mm Face elevada = ± 0,8 mm
6,35 mm Face elevada
Macho-Fêmea
± 0,4 mm

Os prisioneiros são medidos paralelamente ao eixo (L), desde o primeiro até a rosca, sem os chanfros (pontos). S = roscas livres equivalem a 1/3 do diâmetro do parafuso.
